Estándares de etiquetas de tuberías: una guía para sistemas PPR y HDPE

09-10-2026 17:52

Contenido

1 Por qué los sistemas de tuberías necesitan etiquetas claras
2 El marco ANSI/ASME A13.1
3 Qué debe incluir una etiqueta de conformidad
4 Etiquetado por material y servicio de tubería
5 Etiquetado de accesorios y válvulas, no sólo de tramos rectos
6 Mantener las etiquetas precisas a lo largo del tiempo

Por qué los sistemas de tuberías necesitan etiquetas claras

Ingrese a la mayoría de las salas de máquinas y encontrará varios tramos de tuberías uno al lado del otro, a menudo en tamaños y colores similares. Sin una etiqueta, no hay manera de distinguir una línea de agua potable de una línea de aire comprimido o un drenaje de una tubería de suministro con solo mirarla. Esa ambigüedad convierte el mantenimiento de rutina en conjeturas.

Las consecuencias no siempre son dramáticas, pero se acumulan. Un técnico aísla la línea equivocada durante una parada, un contratista conecta un nuevo equipo a la utilidad equivocada o un socorrista pierde tiempo averiguando qué pasa realmente por una tubería antes de realizar una llamada. El etiquetado elimina esas conjeturas de un vistazo, y es exactamente por eso que se trata como una medida de seguridad básica en lugar de un toque final opcional.

El marco ANSI/ASME A13.1

En los Estados Unidos, el etiquetado de tuberías se rige por la norma ANSI/ASME A13.1, que establece un sistema común para identificar el contenido de las tuberías aéreas y los peligros que plantea ese contenido si se libera. La norma no es legalmente obligatoria por sí sola, pero OSHA la menciona como el esquema reconocido para la identificación de tuberías, por lo que la mayoría de las instalaciones lo tratan como el predeterminado.

La versión actual organiza el contenido de las tuberías en categorías de colores: materiales inflamables, fluidos combustibles, sustancias tóxicas o corrosivas y materiales seguros o de bajo riesgo, como agua y aire comprimido, cada uno tiene su propia familia de colores. Según El propio resumen de ANSI de la revisión de 2023 , el estándar también cubre la redacción de las leyendas, el tamaño de las letras, la ubicación y cómo manejar las tuberías abandonadas, aunque no llega a cubrir tuberías enterradas o conductos eléctricos.

Qué debe incluir una etiqueta de conformidad

Una etiqueta de tubería útil hace más que simplemente nombrar lo que hay dentro. Como mínimo, necesita una leyenda que describa el contenido: palabras sencillas como "Agua fría" o "Aire comprimido" en lugar de un código que sólo una persona en el sitio entienda. A continuación vienen las flechas direccionales, que muestran en qué dirección fluye el fluido para que un técnico pueda trazar una línea hasta su fuente sin abrir paredes o techos.

Para tuberías que transportan elementos peligrosos, los detalles adicionales son importantes: temperatura, presión o un pictograma de peligro cuando corresponda. El tamaño del texto aumenta con el diámetro de la tubería, de modo que la etiqueta sigue siendo legible desde una distancia normal a pie y la colocación sigue un patrón predecible: cerca de las válvulas, donde las tuberías atraviesan las paredes, y a intervalos regulares a lo largo de tramos largos y rectos. Nada de esto es complicado por sí solo, pero saltarse alguna parte es lo que normalmente hace que los programas de etiquetado se queden cortos.

Etiquetado por material y servicio de tubería

Los principios de etiquetado siguen siendo los mismos en todos los materiales, pero el servicio para el que está diseñada la tubería determina lo que dice la etiqueta y lo importante que es hacerlo bien. Una línea construida como Tubería PPR diseñada para sistemas de agua potable. Por lo general, se etiqueta con una banda verde o azul y la leyenda "Agua potable", lo que la distingue claramente de las líneas de agua no potable o de proceso que pueden pasar por el mismo espacio mecánico.

Cuando la higiene es una preocupación específica (hospitales, procesamiento de alimentos, edificios residenciales múltiples), algunos instaladores especifican Tubería antibacteriana PPR , y vale la pena mencionarlo en la etiqueta o en la documentación adjunta para que los futuros equipos de mantenimiento conozcan las especificaciones del material, no solo el contenido. En el lado del HDPE, Tubería de HDPE construida para distribución de agua. sigue el mismo código de color de agua, mientras que Tubería de HDPE calificada para servicio de gas. cae dentro de la categoría de color de materiales inflamables y necesita un etiquetado que sea visible e inequívoco, ya que una línea de gas mal etiquetada conlleva riesgos mucho mayores que una línea de agua mal etiquetada.

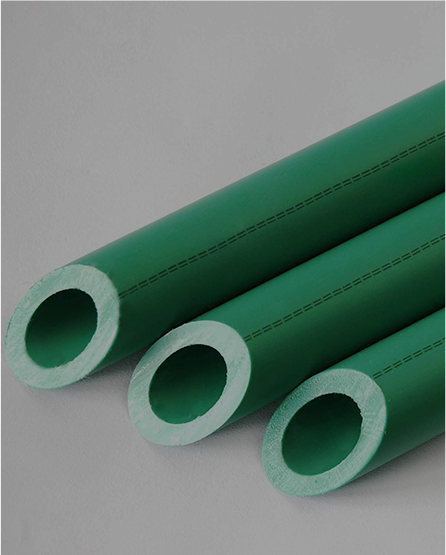

v2-43524002c

Etiquetado de accesorios y válvulas, no sólo de tramos rectos

Es fácil centrar los esfuerzos de etiquetado en tramos de tuberías largos y visibles y olvidarse de los accesorios y válvulas intermedias, pero esos son a menudo los puntos donde alguien realmente interactúa con el sistema. Una válvula que aísla la línea incorrecta durante una parada puede causar exactamente el tipo de accidente que el etiquetado pretende evitar, por lo que las etiquetas en las ubicaciones de las válvulas son tan importantes como las etiquetas a lo largo de la tubería misma.

Esto se aplica tanto si el sistema utiliza Válvulas y accesorios PPR o el más amplio gama completa de accesorios PPR Se utiliza para enrutar, reducir o ramificar un tramo de tubería. Cada punto de unión es un lugar donde la dirección del flujo o el servicio pueden cambiar, lo que lo convierte en un lugar natural para una leyenda y una flecha en lugar de depender de etiquetas más adelante en la línea para llevar esa información.

Mantener las etiquetas precisas a lo largo del tiempo

Un sistema de etiquetado sólo es útil si se mantiene actualizado. Las tuberías se desvían, los sistemas se reutilizan y las etiquetas aplicadas durante la instalación inicial pueden descolorarse, pelarse o simplemente desaparecer después de años de servicio. Los recorridos periódicos para verificar el estado y la precisión de las etiquetas detectan estas brechas antes de que se conviertan en un dolor de cabeza de mantenimiento o un incidente de seguridad.

La elección de materiales también influye en esto: el color y las marcas en la propia tubería pueden reforzar lo que está impreso en la etiqueta, lo cual es parte del motivo. ¿Por qué las tuberías de PPR vienen en diferentes colores? vale la pena entenderlo junto con los estándares formales de etiquetado. Cuando el propio color de la tubería ya indica su servicio, es menos probable que una etiqueta dañada o faltante cause confusión, lo que brinda a las instalaciones una segunda capa de identificación encima de las etiquetas mismas.
